产品介绍：

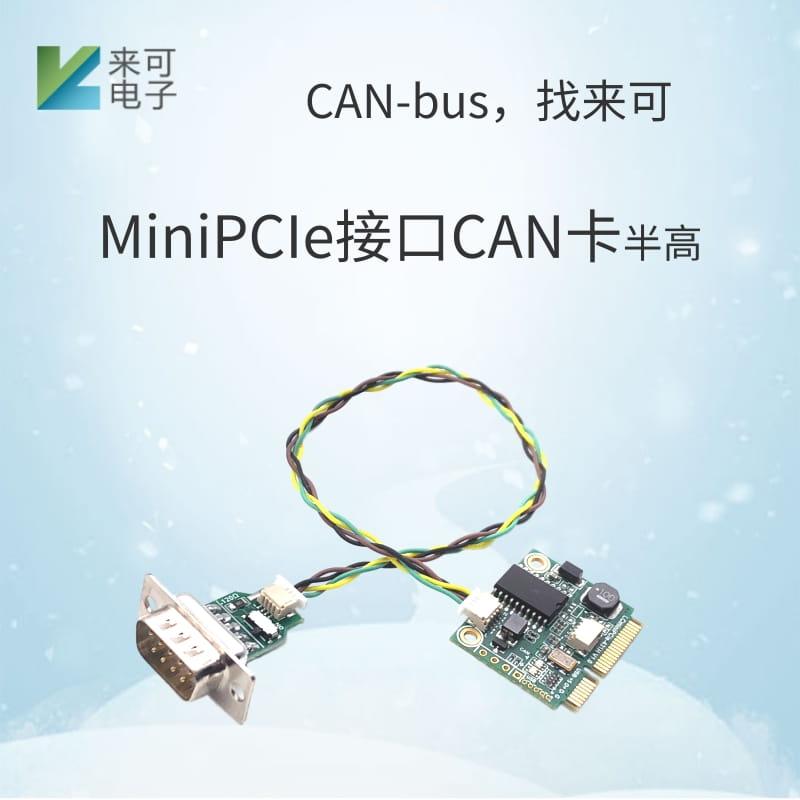

MPCIeCAN-H系列半高miniPCIe接口CAN卡，具有一路 CAN通道和一路PCIExpress mini接口，插到工控机或单板电脑的PCI Express mini卡槽上，快速扩展出1路CAN通道。CAN接口电气隔离高达2500VDC，具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业级，通过CE-EMC和FCC认证。

配套测试软件LCANTest使用，接收、发送、查看、分析、记录、回放CAN报文；配套丰富驱动；配套包含库函数、库函数调用说明和丰富例程的二次开发资料包；提供全程专家指导服务。

产品特性：

﹂   PCI Express mini卡槽扩展CAN通道

﹂   30×27×6.35mm极小体积

﹂   使用UL认证CAN-bus专用双绞线

﹂   使用高规格品牌镀金接插件

﹂   CAN波特率支持5Kbps～1Mbps

﹂   符合CAN 2.0A/2.0B规范

﹂   最高帧流量高达14000帧/s

﹂   1路CAN通道(ISO 11898-2)

﹂   经由连接线和D-Sub 9针接口板引出CAN接口

﹂   CAN接口电气隔离高达2500VDC，每路CAN通道独立隔离

﹂   板载120欧姆终端电阻，拨动开关开启或或关闭

﹂   提供Windows、QNX、Vxworks、Linux/Ubuntu、Intime等的驱动和二次开发资料包

﹂   提供主流开发环境例程源码

﹂   工作温度：-40℃至+85℃

﹂   接口防浪涌、防脉冲群、ESD保护设计

﹂   通过CE-EMC、FCC认证

产品选型

MPCIeCAN 和MPCIeCAN-H系列miniPCIe接口CAN卡提供1或2路CAN通道、全卡或半卡两种尺寸，分为三个型号系列。

方便集成、快速扩展

PCI Express mini卡槽的工控机或单板电脑快速扩展CAN通道的利器。

操作系统支持

CAN-bus专用双绞线缆和品牌镀金接插件

线材：UL10368#28 Ts 7×0.127×0.9 黄 黑 棕 绿

HSG：50233-0040H0H0-001 间距：1.0mm 白

端子：87214-WG 镀金

可靠性

品牌镀金连接器，CAN通道2500VDC电气隔离，UL认证CAN专用双绞线，具有优秀的EMC性能

CE-EMC、FCC认证证书和质检报告

驱动

提供对Windows(32/64位) ，Linux/ Ubuntu (32/64位)，Vxworks，QNX， SylixOS，Intime等系统的支持

二次开发资料

配套的二次开发资料包中包含动态库、库函数应用手册和众多例程。

库函数（动态链接库）

丰富例程

提供VC、VB、C#、Delphi 7、Labview、QT、Matlab等主流开发环境例程源码
